三、正文

开头引言

在电子制造与维修领域,引脚封装元器件涵盖从基础的直插式电阻、电容到复杂的SOP/QFP/BGA封装集成电路,其好坏判断直接关系到设备能否正常运行。无论是工厂流水线上的工业控制板、汽车发动机舱内的传感器模块,还是家电内部的电源管理芯片,测量引脚封装元器件好坏都是故障排查的第一步。

对于新手而言,面对密密麻麻的引脚往往无从下手;对于专业从业者,如何在批量场景下高效精准检测也是持续优化的课题。本文将结合工业产线汽车维修家电检修三大实际场景,从基础检测到专业进阶,分层次讲解引脚封装元器件检测方法。不同基础的读者均可对照自身场景找到适用方案,快速独立完成引脚封装元器件好坏判断。

🔑 核心关键词:引脚封装元器件检测方法 | 测量引脚封装元器件好坏 | 万用表检测引脚封装元器件步骤

四、前置准备

4.1 工业/汽车/家电三场景适配工具介绍

检测引脚封装元器件,工具选择直接决定检测效率和准确性。不同场景适配不同工具配置:

📌 新手入门套装(适配各场景新手)

  • 数字万用表:必备基础工具,建议选择具备二极管/蜂鸣通断档、电容档的型号(如Fluke 17B+或优利德UT61E)。万用表是检测引脚封装元器件最常用的仪表,适用于在路直流电阻检测和电压测量-

  • 放大镜/体视显微镜:工业产线质检新手必备,用于观察引脚氧化、虚焊、裂纹等外观缺陷。依据IPC-A-610标准,虚焊检测要求润湿面积≥75%-

  • 防静电工作台/防静电手环:汽车电子和工业元器件对ESD敏感,检测前必须做好静电防护。

📌 专业进阶套装(适配批量/高精度场景)

  • LCR电桥:工业电容检测专用,可精准测量电容值、ESR等参数。

  • 汽车诊断仪:汽车维修场景专用,可读取传感器数据流,快速定位引脚封装传感器异常-

  • 示波器:进阶必备,尤其适用于汽车传感器信号波形分析和家电开关电源检测。

  • 热成像仪:工业场景在线检测,通过热异常快速定位引脚短路或开路故障-

  • 3D AOI/视觉检测系统:工厂批量检测标配,可检测引脚共面度(精度达0.001mm)、垂直度等几何参数-

🔑 长尾词:万用表检测引脚封装元器件工具 | 工业专业仪器检测引脚封装元器件设备 | 汽车诊断仪检测传感器

4.2 引脚封装元器件检测安全注意事项(行业适配版)

检测引脚封装元器件,安全是底线。以下为核心注意事项,标注“⚠️重中之重”:

  1. ⚠️断电检测原则(各场景通用) :任何涉及引脚接触的电阻检测、通断检测,必须在断电状态下进行。汽车场景需断开蓄电池负极;家电场景需拔掉电源插头并等待电容放电(大电容需用放电电阻放电)。

  2. ⚠️工业高压场景专项防护:检测工业变频器、开关电源内的引脚封装元器件时,需确认残余高压已完全释放(高压电容可能保持数百伏电压),建议佩戴绝缘手套并使用高压放电棒-

  3. ⚠️汽车场景断电防短路:汽车电气系统为12V/24V直流系统,检测传感器引脚时需注意:拔下传感器插头后,切勿用表笔短路电源引脚与搭铁引脚,以免烧毁ECU-

  4. ⚠️ESD静电防护(工业/汽车场景重点) :引脚封装的集成电路(特别是CMOS器件)对静电极为敏感。检测时应佩戴防静电手环,工作台铺设防静电垫,避免用手直接触摸元器件引脚。

  5. 引脚清理要求:检测前用无水酒精或精密电子清洁剂清理引脚表面的氧化层和污渍,防止接触不良导致误判。

🔑 长尾词:引脚封装元器件行业安全检测 | 工业高压引脚封装元器件检测防护 | 汽车传感器检测断电规范

4.3 引脚封装元器件基础认知(适配三场景精准检测)

引脚封装是什么? 引脚封装是将芯片内部电路与外部电路连接的桥梁。常见封装类型包括:

  • DIP(双列直插) :两排引脚,适用于家电维修中常见的直插式IC、厚膜电路-

  • SOP/TSOP(小外形封装) :引脚从两侧平行伸出,广泛用于工业控制板和汽车ECU-

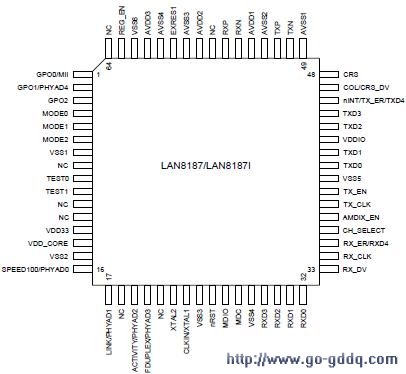

  • QFP(四边扁平封装) :引脚从四边伸出,适用于高级芯片,如汽车发动机管理芯片-

  • BGA(球栅阵列封装) :引脚为焊球排列于底部,高密度封装,检测难度最大-

  • SOT(小外形晶体管封装) :3~6个引脚,常见于传感器、稳压IC-

关键参数速查表(检测时重点关注)

场景元器件类型核心检测参数
工业滤波电容、功率IC耐压值、ESR、引脚焊接强度
汽车氧传感器、霍尔传感器信号电压(0~5V/0~12V)、波形频率、引脚对地电阻
家电电源IC、厚膜电路各引脚对地直流工作电压、正反向电阻

🔑 长尾词:引脚封装元器件结构认知 | 引脚封装元器件行业参数与检测关联

五、核心检测方法(分层实操)

5.1 外观检测法(三场景快速初筛)

外观检测是最基础、最快速的引脚封装元器件初筛方法,无需任何仪器。

操作流程

  1. 用放大镜(建议10~20倍)或体视显微镜观察元器件本体和引脚

  2. 检查封装壳体:是否有裂纹、鼓包、烧焦痕迹

  3. 检查引脚:是否有弯曲、氧化变色、断裂、锡珠桥接-

  4. 检查焊点(在路状态):是否有虚焊、冷焊、润湿不良-

行业适配判断标准

  • 工业场景:重点关注引脚与PCB焊盘的焊接润湿程度。依据IPC-A-610标准,润湿面积需≥75%,焊接角度偏差≤5°-。引脚弯曲哪怕仅0.015mm(肉眼难辨),回流焊时可能无法充分接触焊盘,导致功能失效-

  • 汽车场景:重点关注传感器引脚插头端的氧化和腐蚀。汽车发动机舱高温高湿环境易导致引脚氧化,引起信号传输不稳定-

  • 家电场景:重点关注IC引脚是否有烧焦痕迹、周边电阻电容有无鼓包变色-

🔑 长尾词:引脚封装元器件外观检测步骤 | 工业场景引脚封装元器件检测判断

5.2 万用表检测法(新手重点掌握)

万用表是检测引脚封装元器件最通用的工具,新手应优先掌握以下两种方法:

方法一:在路直流电阻检测法(在线检测,无需拆焊)

操作步骤

  1. 万用表置于电阻档(建议R×1k或二极管档)

  2. 将设备断电,确认电容已放电

  3. 黑表笔接元器件GND引脚(或电路板地线),红表笔依次接触各待测引脚

  4. 记录各引脚对地的正反向电阻值

  5. 与正常值(参考同型号正常元器件或维修手册)比对

判断标准:若某引脚对地电阻与正常值偏差超过20%,或出现短路(阻值接近0)或开路(阻值无穷大),则该引脚封装元器件可能存在故障-

方法二:在路直流工作电压测量法(通电检测)

操作步骤

  1. 设备通电正常运行

  2. 万用表置于直流电压档

  3. 黑表笔接地(电路板GND),红表笔依次测量各引脚对地电压

  4. 将实测电压值与原理图或维修资料中的标称值比对

⚠️特别注意:当测得某一引脚电压与正常值不符时,不要急于断定元器件损坏。需先排除以下因素:外围元件漏电或短路、供电电压异常、表笔接触不良导致的测量误差-

行业实用技巧

  • 工业场景:检测变频器驱动板IC时,先测基准电压引脚(如16脚基准电压应为5.1V±1%),基准异常则需更换芯片-

  • 汽车场景:检测传感器时,先测电源引脚电压(应为5V或12V),再测信号输出引脚在工况下的电压变化-

  • 家电场景:检测电源IC时,各引脚对地直流工作电压是判断IC是否工作的核心依据-

🔑 长尾词:万用表检测引脚封装元器件步骤 | 新手用万用表测引脚封装元器件 | 汽车传感器万用表检测方法 | 家电IC引脚电压测量法

5.3 行业专业仪器检测法(进阶精准检测)

🔧 工业场景:LCR电桥 + 高压测试仪

检测工业滤波电容、功率电感等引脚封装元器件时:

  1. 将元器件从电路板拆下(或使用在线测试夹具)

  2. LCR电桥设置对应档位(电容档/电感档),频率选择1kHz或100kHz

  3. 测试探针精准接触元器件引脚,读取电容值、ESR、D值

  4. 对比规格书参数:电容值偏差应在±10%~±20%范围内,ESR过高表示老化

高压电容需使用高压电容测试仪进行耐压测试,确认其在额定电压下无漏电击穿-

🔧 汽车场景:汽车诊断仪 + 示波器

检测汽车传感器(氧传感器、节气门位置传感器、霍尔传感器)时:

  1. 连接汽车诊断仪,读取传感器数据流,观察信号值是否在正常范围内

  2. 使用万用表电阻档测量传感器信号输出端脚与搭铁端脚之间的电阻,缓慢改变传感器输入量(如节气门开度),电阻值应连续变化,无突变-

  3. 用车用示波器观察信号波形:氧传感器应有0.1~0.9V交替变化波形;转速传感器波形峰-峰值及频率应随转速增加而增加-

🔧 工厂批量场景:3D视觉检测 + AOI自动光学检测

适用于元器件生产或PCBA组装环节的批量检测:

  1. 正位度检测:基于机器视觉的引脚共面度检测系统,可检测引脚垂直度、共面度、直线度,精度达0.001mm,检测速度达10次/秒,实现100%在线检测-

  2. 3D AOI检测:针对SOP/QFP/BGA封装的焊点质量检测,可检测虚焊、桥接、空洞等缺陷-。BGA类封装还可通过X射线透视检测焊点空洞率(>15%为失效)-

  3. AI视觉质检:基于AI算法的3D线激光轮廓传感器,可对高速通过的元器件进行瞬时三维扫描,精准重建引脚轮廓与高度-

🔑 长尾词:工业专业仪器检测引脚封装元器件步骤 | LCR电桥检测电容 | 汽车示波器检测传感器波形 | 引脚封装元器件行业在线检测技巧 | 引脚封装元器件行业批量检测方法

六、补充模块

6.1 三场景不同类型引脚封装元器件检测重点

📌 工业场景

  • 高压电容(引脚封装) :重点检测耐压值和漏电流。使用高压电容测试仪,施加额定电压后测量漏电流,超标表示介质老化-

  • 功率IC(SOP/QFP封装) :重点检测电源引脚对地电阻和输出引脚波形。使用示波器观察开关节点波形是否干净,有无振荡或过冲。

  • 滤波电感(直插/SMD封装) :重点检测电感值和直流电阻(DCR)。使用LCR电桥测量,偏差过大表示线圈匝间短路。

📌 汽车场景

  • 氧传感器(4引脚) :重点检测信号电压(0.1~0.9V交替)和加热电阻(通常4~40Ω)。信号电压固定不变或变化缓慢表示传感器失效-

  • 节气门位置传感器(3引脚) :重点检测信号输出端与搭铁端电阻随节气门开度变化的连续性,电阻突变表示电位计磨损-

  • 霍尔传感器(3引脚SIP封装) :重点检测电源(5V/12V)、地、信号输出。用万用表直流电压档测量,有磁场时信号应有电平翻转-

📌 家电场景

  • 电源厚膜电路(多引脚直插封装) :重点检测各引脚对地正反向电阻和各引脚直流工作电压,与维修手册数据对比-

  • 运算放大器IC(SOP/DIP封装) :重点检测供电引脚电压、输入引脚对地电阻、输出引脚电压是否随输入变化。

  • 开关电源IC:重点检测VCC供电引脚电压、反馈引脚电压、驱动输出引脚波形。

🔑 长尾词:工业高压电容引脚检测方法 | 汽车氧传感器检测技巧 | 家电厚膜电路引脚检测方法

6.2 行业常见检测误区(避坑指南)

以下是5个高频检测误区,务必规避:

误区行业场景真相
❌ 引脚电压异常就直接判定IC损坏各场景通用需先排除外围元件漏电、供电异常、接触不良等因素-
❌ 外观正常就代表引脚封装元器件正常各场景通用虚焊往往肉眼难辨,静态导通但在热循环/振动下会失效-
❌ 工业场景忽略环境温度影响检测结果工业电容ESR、电感值会随温度变化,应在常温(25℃)下检测
❌ 汽车场景未匹配车型电压标准检测传感器汽车不同车型传感器电源电压不同(5V/12V),用错档位可能烧毁传感器或误判-
❌ 家电场景忽略表笔接触电阻导致误判家电检测小阻值电阻时,应先短接表笔测接触电阻并减去该值
❌ 2D检测通过就认为引脚质量合格工厂批量2D检测无法发现0.015mm的引脚弯曲,需3D视觉检测才能覆盖-

🔑 长尾词:引脚封装元器件行业检测误区规避 | 引脚封装元器件行业检测误判原因

6.3 行业典型案例(实操参考)

案例一:工业变频器滤波电容失效导致设备停机

  • 故障现象:某工厂变频器频繁报“母线电压异常”,设备无法正常运行。

  • 检测过程:断电放电后,用LCR电桥检测主滤波电容(引脚封装铝电解电容),实测电容值仅为标称值的40%,ESR高达标称值的5倍。

  • 解决方法:更换同规格滤波电容,变频器恢复正常。

  • 经验:引脚封装电解电容老化是工业设备最常见故障之一,定期检测电容值和ESR可预防性维护。

案例二:汽车氧传感器信号异常导致油耗过高

  • 故障现象:车主反馈油耗异常升高,尾气检测CO超标。

  • 检测过程:连接汽车诊断仪读取氧传感器数据流,前氧传感器信号电压恒定在0.45V不变化(正常应在0.1~0.9V交替)。用万用表检测氧传感器加热电阻开路。

  • 解决方法:更换氧传感器后油耗恢复正常,尾气达标。

  • 经验:汽车传感器引脚封装的加热元件是易损部分,检测时务必检查加热电阻。

案例三:彩电电源IC引脚电压异常误判维修

  • 故障现象:彩电“三无”(无光无声),测IC830(TA75393S)①脚对地电压异常偏低-

  • 检测过程:新手容易直接判定IC损坏。实际排查发现是外围取样电阻开路导致。

  • 解决方法:更换外围电阻后电压恢复正常,故障排除。

  • 经验:引脚电压异常时,先排查外围元件再判断IC好坏,这是家电维修的核心经验。

🔑 长尾词:引脚封装元器件行业失效案例分析 | 工业变频器电容故障检测 | 汽车氧传感器检测案例 | 家电IC引脚电压异常维修

七、结尾

7.1 引脚封装元器件检测核心(三场景高效排查策略)

根据不同场景,推荐以下分级检测流程:

工业产线场景(批量检测) :外观初筛(放大镜/体视镜)→ 万用表导通/电阻检测 → LCR电桥/专业仪器精测 → 3D视觉/AOI在线全检

汽车维修场景(故障排查) :外观检查(插头引脚氧化/腐蚀)→ 万用表测电源/信号电压 → 汽车诊断仪读数据流 → 示波器分析波形 → 替换法确认

家电维修场景(快速检修) :断电外观检查 → 万用表测各引脚对地电阻 → 通电测各引脚直流工作电压 → 与维修手册比对 → 排除外围后再判断IC

无论哪个场景,核心逻辑都是 “由外到内、由简到繁、由断电到通电” ,避免跳过基础检测直接进入复杂操作。

🔑 长尾词:测量引脚封装元器件好坏步骤 | 引脚封装元器件行业高效检测策略

7.2 引脚封装元器件检测价值延伸(维护与采购建议)

日常维护建议

  • 工业设备:每季度用LCR电桥抽测关键滤波电容和功率IC的引脚焊接状态

  • 汽车电子:定期检查传感器插头引脚有无氧化,可用触点清洁剂维护

  • 家电设备:注意散热,避免引脚封装元器件长期工作在超温环境

采购与校准建议

  • 采购引脚封装元器件时,确认封装类型与PCB焊盘设计匹配,避免引脚间距不匹配导致焊接不良-

  • 使用万用表检测前,建议用标准电阻校准万用表精度

  • 工厂批量检测设备(AOI、3D视觉系统)需定期校准,确保检测精度

🔑 长尾词:引脚封装元器件行业日常维护技巧 | 引脚封装元器件行业采购与校准建议

7.3 互动交流(分享你的检测难题)

你在实际工作中检测引脚封装元器件时,是否遇到过以下难题?

  • 🔧 工业场景:检测变频器高压电容时,如何安全有效地在线测量ESR?

  • 🚗 汽车场景:氧传感器信号电压正常但油耗仍高,还有哪些引脚检测要点?

  • 🏠 家电场景:IC各引脚电压与图纸一致但功能异常,如何进一步排查?

  • 🏭 工厂场景:批量检测QFP封装引脚共面度时,如何平衡检测速度与精度?

欢迎在评论区分享你的实操经验和困惑,一起交流进步!关注本专栏,获取更多电子元器件检测干货。

🔑 长尾词:引脚封装元器件行业检测难题交流 | 引脚封装元器件行业检测干货分享


本文内容基于IPC-A-610等行业标准及各场景实操经验整理,检测方法请结合具体设备和元器件规格书使用。如有疑问,建议咨询专业检测机构。
