一、开头引言
变压器是电力系统和电子设备中实现电压变换与能量传输的核心器件，其绕组的健康状况直接决定了设备的安全性和使用寿命-35。无论你是电力维修人员排查配电变压器故障，还是工控设备维护工程师处理变频器、开关电源中的变压器问题，掌握精准的变压器绕组检测方法都是必须跨越的基本功。
本文基于电力变压器绕制工艺特点和应用场景，从前置准备、基础初筛、专业仪器检测到行业案例剖析，分层次系统讲解测量变压器绕组好坏的全流程操作。内容既覆盖万用表等基础工具的检测步骤（适合新手入门），也深入绝缘电阻测试仪、变比测试仪、绕组电阻测试仪等行业专用仪器的使用技巧（适合专业质检和维修场景），同时融入行业安全规范和常见误区规避，帮助不同基础的从业者快速上手，独立完成变压器绕组故障的准确判断。
二、前置准备
2.1 电力与工控场景变压器检测核心工具介绍
根据检测需求和作业场景的不同，将检测工具分为基础款和专业款两类，便于不同基础的读者按需选用。
基础款（新手入门必备，适配电力维修初筛和工控设备排查场景） ：
数字万用表：用于测量变压器绕组的直流电阻值，判断绕组是否存在断路或明显的匝间短路。建议选择具备电阻档（200Ω~200kΩ）和蜂鸣通断档的型号。
绝缘电阻测试仪（兆欧表） ：用于测量绕组之间及绕组对地的绝缘电阻，是判断绝缘是否受潮或老化的核心工具-31。新手建议选择500V/1000V两档的手摇式或数字式兆欧表。
镊子和放大镜：用于检查绕组引出线的焊点是否虚焊或断裂，配合外观检查使用。
专业款（适配批量检测、高精度校验、电力预防性试验场景） ：
变压器直流电阻测试仪：用于精准测量绕组的直流电阻，消除绕组电感对测量的影响，测试电流通常为1A~10A，分辨率可达1μΩ-35。适用于电力变压器出厂检验、安装调试和定期预防性试验。
变压器变比测试仪：用于验证变压器绕组匝数比是否符合设计要求，同时可检测匝间短路和分接开关故障-35。现代变比测试仪精度可达0.1%，能自动判断接线组别-。
绝缘特性测试仪：包括绝缘电阻测试仪、介质损耗测试仪和局部放电检测仪等，用于全面评估变压器的绝缘状态-35。
频率响应分析仪（FRA） ：通过扫描绕组频响特性检测绕组变形和位移，是诊断变压器机械状态的有效手段-35。
油色谱分析仪（仅适用于油浸式变压器）：通过检测油中溶解气体的成分和含量，判断内部故障类型（如过热、放电等）-39。
2.2 电力场景变压器检测安全注意事项（重中之重）
变压器检测涉及高压电操作，安全是第一要务。以下4条核心注意事项务必严格遵守：
① 断电与放电处理：检测前必须断开变压器所有电源连接，确认无电压后方可操作。对于高压变压器，绕组中可能残留电荷，测试结束后必须对设备进行充分放电，防止残余电荷对人员造成伤害-32。
② 个人防护装备：操作人员必须佩戴绝缘手套和绝缘鞋，并使用绝缘工具进行作业。高压检测时，应在测试区域周围设置明显的警示标志，避免无关人员进入-32。
③ 通风与环境条件：对于油浸式变压器，确保在通风良好的环境下进行测试，避免油蒸气积聚-32。干式变压器测试应在干燥环境中进行，潮湿环境会影响绝缘电阻的测量准确性-31。
④ 仪器使用规范：使用高压检测仪器前，检查设备的接地是否良好-32。测试电压应根据变压器的额定电压等级选择，严禁超量程操作。
2.3 变压器基础认知（适配电力场景精准检测）

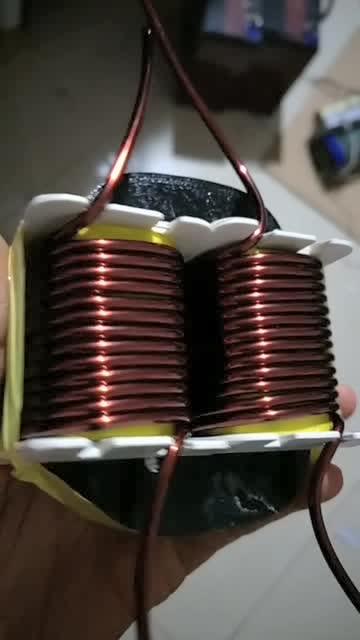

变压器主要由铁芯（或磁芯）和绕组（线圈）组成，一般包含初级绕组（接电源）和次级绕组（输出）-。
按冷却方式可分为干式变压器（自冷）和油浸式变压器（油冷）两大类-。干式变压器常用于室内配电、工控设备等场合；油浸式变压器则广泛用于电网输配电、大型工业设备等场景。不同类型变压器的检测侧重点有所不同——油浸式变压器除了电气性能测试外，还需要进行油色谱分析来诊断内部故障。
检测中需要关注的关键参数包括：绕组直流电阻值（反映绕组连接质量和是否存在匝间短路）、绝缘电阻值（反映绝缘受潮或老化程度）、变比（反映绕组匝数是否符合设计要求）、介质损耗因数tanδ（反映绝缘材料的损耗特性）-39。
三、核心检测方法
3.1 变压器绕组基础初筛法（电力维修新手快速排查）
在条件有限或需要快速初筛时，可通过以下方法初步判断变压器绕组好坏。
方法一：外观检查法
操作步骤：在断电状态下，仔细观察变压器外观。检查绕组引线焊点是否有虚焊或断裂现象；检查绝缘材料是否有烧焦、开裂或变形痕迹；对于开关电源变压器，还要检查磁芯是否有破裂-51。
行业适配判断标准：若发现引脚焊点开裂，可尝试重新焊接修复（如开关电源变压器绕组出线与脚断开，焊接后一般可恢复正常使用）-45；若发现磁芯破裂，可用胶粘剂粘合后继续使用，一般来说对性能影响不大-51；若绝缘层有明显烧焦痕迹，则极有可能存在绕组匝间短路故障。
方法二：万用表通断初测法
操作步骤：将万用表调至电阻档或蜂鸣通断档，依次测量每个绕组的通断情况。正常变压器的每个绕组应为导通状态，电阻值在几欧姆到几十千欧姆之间（取决于绕组匝数和线径）-51。
注意事项：开关电源等高频变压器的绕组内阻很小（通常不到1Ω），万用表测量时表现为导通状态-46。如果某个绕组不通（显示“OL”或∞），则说明该绕组存在断路故障。
3.2 万用表检测变压器绕组方法（新手重点掌握）
万用表是最常用、成本最低的检测工具，掌握其使用方法对新手上手非常关键。
模块一：直流电阻测量
仪器档位调节：将万用表调至电阻档。对于常见电源变压器（功率数十瓦到数百瓦），初级绕组电阻通常在几欧姆到上百欧姆，次级绕组电阻更小（零点几欧姆到几欧姆），建议先使用200Ω档进行测量，根据读数再调整档位。
操作方法：将万用表表笔分别接触被测绕组的两个引出端。对于多绕组变压器，逐一测量每个绕组的电阻值。
结果判断标准：各绕组电阻值应符合设计范围或与同型号正常变压器接近。对于三相电力变压器，三相绕组直流电阻的不平衡率应满足：1600kVA以上变压器相间差≤2%、线间差≤1%；1600kVA以下变压器相间差≤4%、线间差≤2%-63。若某相电阻明显偏大，可能存在绕组断股或接头接触不良；若电阻明显偏小，可能存在匝间短路。
行业实用技巧：测量时环境温度会影响电阻值，现代仪器多具备温度自动补偿功能，测量结果应与出厂值或历史数据进行比较分析-39。对于油浸式变压器，建议在油温恒定时（如20℃）进行测量-31。
模块二：绕组间绝缘检查
操作方法：将万用表调至电阻档（最高档位，一般为20MΩ或200MΩ档），分别测量初级绕组与次级绕组之间、各绕组与铁芯（外壳）之间的电阻值。
结果判断标准：正常情况下，不同绕组之间及绕组对铁芯之间的电阻应为无穷大（显示“OL”或∞）。若测出有限的电阻值，说明绝缘已经损坏，存在漏电或短路隐患。
局限性说明：万用表只能检测明显的断路和严重短路。对于轻微的匝间短路或层间绝缘击穿，电阻值可能与正常状态相差不多，无法被万用表准确识别，还需要使用更专业的仪器进一步检测-51。
3.3 电力行业专业仪器检测变压器绕组方法（进阶精准检测）
适用于电力变压器的出厂检验、安装调试、定期预防性试验以及故障诊断等场景。
方法一：直流电阻测试仪检测
仪器介绍：变压器直流电阻测试仪基于欧姆定律原理，通过向绕组注入直流电流并测量压降来计算电阻值。为消除绕组电感的影响，仪器采用四线制测量和反向电流抵消法，测试电流通常为1A~10A，分辨率可达1μΩ-35。
操作方法：将测试仪的四根测试线分别连接至被测绕组的两端（电流线和电压线需分开连接），选择适当的测试电流（根据绕组电阻大小和变压器容量选择），启动测试。
结果判断标准：按照DL/T 596-2021《电力设备预防性试验规程》的要求，三相绕组直流电阻的不平衡率应在规定范围内。对于分接开关，需在每个分接位置进行测量，以判断分接开关的接触状态-39。
行业进阶技巧：对于大型变压器，由于绕组电感大、时间常数长，传统测试方法耗时久，可采用助磁法加快测试速度-35。
方法二：绝缘电阻测试（兆欧表）
仪器介绍：兆欧表通过施加500V至5000V直流电压，测量绝缘系统的泄漏电流，计算吸收比（R60s/R15s）和极化指数（R600s/R60s），判断绝缘受潮或老化程度-35。
操作方法：断开变压器所有外部连接，短接被测绕组（如高压绕组A/B/C短接）-63。使用2500V或5000V兆欧表，测量绕组对地及绕组间绝缘电阻，记录15秒、60秒、600秒的阻值-63。
结果判断标准（依据DL/T 596-2021）：吸收比：油浸式变压器≥1.3，干式变压器≥1.5；极化指数≥1.5。绝缘电阻值与历史数据比较，下降不超过30%-63。若绝缘电阻明显偏低，可能是绕组受潮或绝缘材料老化-32。
方法三：变比测试仪检测
仪器介绍：变比测试仪通过向变压器一侧绕组施加测试电压，测量另一侧绕组的感应电压，计算实际变比与额定变比的偏差-。
操作方法：将变比测试仪的高压侧和低压侧测试线分别连接至对应绕组，输入额定电压比，启动测试，仪器自动计算变比误差和相位差。
结果判断标准：变比误差应≤±0.5%（额定分接位置），其他分接位置≤±1%-63。变比偏差过大说明绕组匝数存在异常或分接开关档位有误。若变比误差超出范围，需进一步检查是否存在匝间短路或分接开关故障-39。
方法四：介质损耗因数（tanδ）测试
仪器介绍：介质损耗测试仪在10Hz~300Hz频率范围内测量绝缘材料的tanδ值，灵敏度更高，能发现早期局部缺陷-35。
操作方法：采用反接法（高压绕组加压，低压绕组接地），测试电压为10kV，频率50Hz，测量tanδ和电容量-63。
结果判断标准（依据GB/T 6451）：20℃时，tanδ≤0.5%（35kV以下变压器）或≤0.3%（110kV及以上变压器）；电容量变化率≤±5%（与出厂值比较）-63。
四、补充模块
4.1 不同类型变压器的检测重点
干式电力变压器（常见于室内配电、工控设备） ：
检测核心：绝缘电阻测试是重点，干式变压器对环境湿度敏感，检测前应确保测试环境干燥-31。
特殊要求：局部放电测量需重点关注，放电量应≤10pC-63。
油浸式电力变压器（常见于电网输配电、大型工业设备） ：
检测核心：除电气性能测试外，油色谱分析是诊断内部故障的重要手段-39。通过检测油中溶解气体含量判断故障类型——C₂H₂＞1μL/L可能表示存在放电故障，总烃＞150μL/L表示可能存在过热故障-63。
特殊要求：测试应在油温恒定状态下进行，不同温度下的测量结果需要进行温度换算。
开关电源高频变压器（常见于电子设备、工控电源） ：
检测核心：高频变压器内阻很小（通常不到1Ω），匝间短路用普通万用表难以测量-46。建议使用LCR电桥或专用测试仪测量电感量来判定好坏：正常变压器的电感量在短接另一绕组后会明显下降，而损坏变压器则电感量无变化-46。
特殊要求：检测时应重点关注绕组间是否存在漏电或短路，以及磁芯是否有破裂-51。
环形变压器（常见于医疗设备、精密仪器、音响功放） ：
检测核心：环形变压器具有漏磁小、转换效率高的特点，检测时需特别注意铁芯与绕组之间的绝缘情况-1。
特殊要求：检测前后应注意铁芯绝缘层的完整性，避免绝缘层受损影响性能。
4.2 行业常见检测误区（避坑指南）
| 误区 | 行业危害 | 正确做法 |
|---|---|---|
| 误区1：忽略温度对电阻测量的影响 | 不同温度下测得的电阻值偏差可达10%以上，可能导致误判绕组是否存在故障 | 测量时应记录环境温度，并与出厂值或历史数据在相同温度条件下比较；使用具备温度补偿功能的仪器-39 |
| 误区2：用万用表判断高频变压器好坏 | 高频变压器匝间短路时电阻值变化微小，万用表难以测出，可能漏判故障-46 | 使用LCR电桥测量电感量，或通过短接另一绕组观察电感量变化的方法进行判定-46 |
| 误区3：油浸式变压器检测前未做油色谱分析 | 只做电气性能测试可能漏掉早期的内部放电或过热故障 | 定期进行油色谱分析，通过特征气体含量判断内部状态-39 |
| 误区4：检测后未对设备充分放电 | 残余高压电荷可能对操作人员造成电击伤害 | 测试结束后必须对变压器绕组进行充分放电处理-32 |
| 误区5：忽略环境湿度对绝缘测试的影响 | 潮湿环境下测量绝缘电阻值偏低，可能误判为绝缘故障 | 干式变压器测试应在干燥环境中进行，测量结果应考虑环境因素-31 |
4.3 行业典型案例（实操参考）
案例一：开关电源变压器绕组引线虚焊导致无输出
故障现象：某开关电源上电后无输出电压，经初步排查输入整流电路正常，开关管正常。
检测过程：使用万用表测量各绕组电阻值，发现有一绕组不通（显示“OL”）。拆下变压器后仔细观察，发现该绕组出线与引脚之间存在虚焊断裂-45。
解决方案：将断裂的引出线重新焊接回引脚，并用绿油（绝缘漆）固定，以防再次脱落。装回电路后测试正常，带负载运行也未见异常-45。
经验教训：外观检查不可忽视，很多“绕组断路”其实只是引线虚焊，重新焊接即可修复，无需整体更换变压器。
案例二：电力变压器绕组匝间短路导致差动保护动作
故障现象：某变电站10kV配电变压器运行中差动保护动作跳闸，变压器本体伴有异常“吱吱”声，油温明显升高。
检测过程：吊芯检查后，用直流电阻测试仪测量三相绕组的直流电阻，发现B相电阻值明显偏低，与其他两相的不平衡率超过8%（标准要求≤4%）。进一步检查发现B相绕组存在匝间短路迹象-25。
原因分析：该变压器长期过负荷运行，导致绕组温度持续偏高，绝缘材料加速老化，最终在电磁力作用下绝缘破损引发匝间短路-25。
解决方案：拆解变压器重绕B相受损绕组，并对所有绕组重新进行绝缘处理，同时调整负荷分配避免长期过载。
经验教训：定期进行直流电阻测试可以及早发现绕组不平衡，避免匝间短路升级为严重故障。同时，变压器的运行负荷应在额定范围内，避免长期过载导致绝缘加速老化。
五、结尾
5.1 变压器绕组检测核心（电力场景高效排查策略）
根据不同作业场景，推荐以下分级检测策略：
| 场景 | 推荐检测流程 | 目标 |
|---|---|---|
| 日常巡检/快速初筛 | 外观检查 → 万用表测通断 → 万用表测绝缘电阻 | 快速发现明显故障 |
| 故障排查/维修判断 | 外观检查 → 万用表测直流电阻 → 绝缘电阻测试 → 电感量测量（高频变压器） | 定位具体故障类型 |
| 出厂检验/定期预防性试验 | 绝缘电阻测试 → 直流电阻测试 → 变比测试 → 介质损耗测试 → 油色谱分析（油浸式） → 局部放电测试（干式） | 全面评估设备状态 |
| 故障后深度诊断 | 油色谱分析（油浸式） → 频率响应分析（绕组变形检测） → 局部放电定位 | 确定故障原因和修复方案 |
掌握以上分级检测策略，可以在不同场景下高效判断测量变压器绕组好坏的核心问题。
5.2 变压器检测价值延伸（维护与选型建议）
日常维护建议：
定期（建议每半年至一年）进行绝缘电阻测试和直流电阻测试，对比历史数据追踪绝缘劣化趋势-35。
对于油浸式变压器，定期进行油色谱分析是发现早期内部故障的有效手段-39。
定期停电清理灰尘，检查导线连接是否紧固-11。
避免变压器长期过负荷运行，防止绝缘因过热加速老化。
选型与校准建议：
选择变压器时应关注能效等级，同种铁芯材质下1级能效最节能省电，3级能效是市场准入最低等级-11。
核对额定电压、额定电流、容量等参数是否符合使用要求-11。
对于有载分接开关等可调部件，定期进行校准和接触电阻检测-39。
